SMT知識進階

     時至今日，SMD和SMT技術的發展已是相當成熟及深入，產業電子領域90%以上的產品都使用了SMD和SMT安裝技術，所以要使一款產品生產出來，不經任何維修手段就能符合品質要求，就要在設計的源頭之時符合SMD和SMT技術要求，而且使用的輔料及爐溫參數要達到最優化，才能達到這一目的。

 一、先來看一下最重要的PCB設計有哪些基本工藝要求：

  1、基準點（Fiducial）（常稱為MARK點）

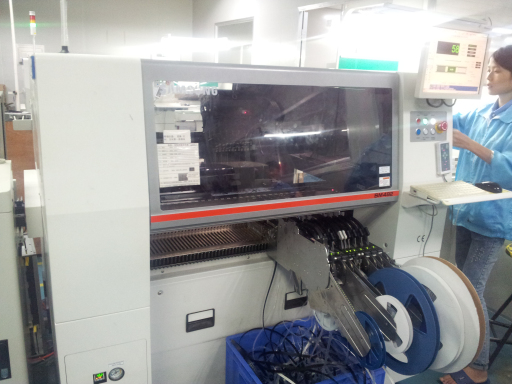

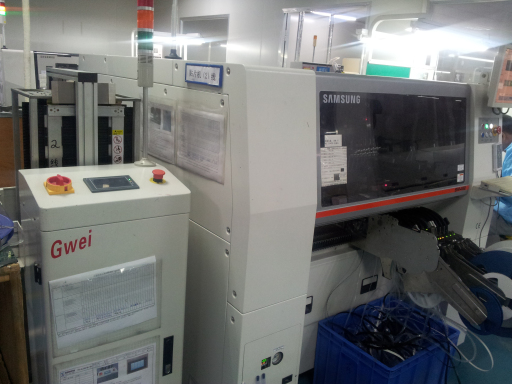

     基準點是貼片機定位PCB主其他元件位置的基礎，基準點的形狀、位置設計和它的制造精度將直接影響

 貼片的質量?；鶞?zhǔn)點有以下幾個種類：

    （1）、單板，有整體基準點（Global Fiducial）和局部基準點（LocalFiducial），局部基準點通常用

 在當元件有較高位置精度要求時，如高密度引腳IC和BGA等

    （2）、多聯板，有聯板基準點（Panel  Fiducial）和拼板基準點（ImageFiducial）

     當然，分板中也可以放置局部基準點（Local  Fiducial）

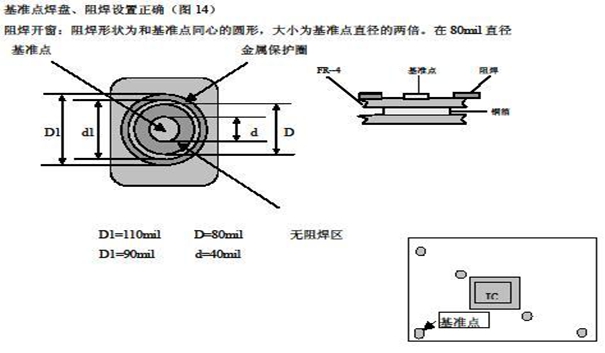

     基準點也有其相關要求，推薦使用圓形基準點，直徑在1MM。一般為PCB上覆銅箔腐蝕圖形?？紤]到材料

 顏色與環境的反差，留出比定位基準點符號大1 mm（40 mil）的無阻焊區。基準點符號必須賦予坐標值當作

 元件設計。

     注意事項：

     （1）、必須在板的四角部位選設3 個定位基準點符號，以對PCB 整板定位。對于拼版，每塊小

 板上對角處至少有兩個。而且基準點符號不可以做在工藝邊上。

     （2）、引線中心距≤0.5 mm（20 mil）的QFP 以及中心距≤0.8 mm（31 mil）的BGA 等器件，應在通過

 該元件中心點對角線附近的對角設置定位基準點符號，以便對其精確定位。

     （3）、如果是雙面都有貼裝元器件，則每一面都應該有定位基準點符號

     （4）、定位基準點符號的中心應離邊5mm 以上

     如下圖示：



2、焊盤設計

 （1）、焊盤設計對貼片機的影響

       主要是元件在PCB上布局的位置對貼片頭吸嘴的影響當PCB元件布局時，設計工程師應該考慮元件

   之間的最小間隔相對于元件厚度的差異。

       原則是在可能的情況下，盡量將厚度差異大的元件之間的間隔加大，以避免吸嘴在貼薄元件時，觸碰

   到較厚的元件，從而導致較厚元件的側向移動，并最終造成焊接缺陷。（如：短路，側立）

      貼片元件之間的最小間距滿足要求：

      （a）、同種器件：≧0.3mm

      （b）、異種器件：≧0.13*h+0.3mm（h 為周圍近鄰元件最大高度差）

      （c）、只能手工貼片的元件之間距離要求：≧1.5mm。

（2）、貼片焊盤上盡可能不要有線路導通孔，如果在不可避免的情況下，盡可能縮小導通孔，或是放置焊

       盤旁邊（散熱孔除外）。

（3）、物料的大小封裝，應與PCB的焊盤封裝及大小相符合。（如：大物料焊盤，貼小物料或物料封裝和

       焊盤封不符，會造成大量假焊，移位等不良現象。）

3、PCB元件到送板方向的板邊距和PCB定位孔

  （1）、傳板邊距：SMT行業通用有三種標準，即3.5mm/4 mm邊距和5 mm邊距。目前4 mm邊距應用的較

        多，因而對于PCB板設計工程師應特別注意，最低限度應采用3.5mm邊距，否則在貼片生產時會受

        到限制，影響生產。

    傳板邊應做在PCB板較長的邊上（如果長寬比≦1.7可以做在長邊或?qū)掃吷希@樣有利于設備傳輸，固

定其穩定性，以及預防多聯板和較薄的PCB板，過回流焊受熱后變形。

  （2）、 PCB定位孔

        設備生產的定位孔，適用于半自動印刷和AI插件機。SMT行業通用標準有，直徑3 MM/2.5MM/2MM

    的圓形通孔，一般放置在板的工藝邊工，每個工藝邊上2個并在同一直線上。

        PCB定位孔推薦使用2MM的圓形通孔。如果作拼板，可以把拼板看作一塊PCB，按一塊PCB做定

    位孔。

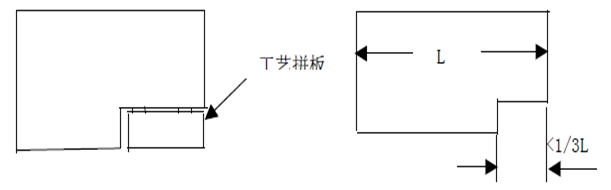

4、PCB整個外觀形狀

    不可以是圓形，梯形，三角形，因?yàn)檫@樣會影響設備生產。設計時應考慮采用工藝拼板或加工藝邊的方式

將不規則形狀的PCB 轉換為長方形形狀或正方形，對于SMT 板，允許有缺口，但缺口尺寸須小于所在邊長

度的1/3，應該確保PCB在鏈條上傳送平穩。如下圖

    如果單個PCB的尺寸較小時盡可能做拼板。對 PCB 長邊尺寸小于115mm、或短邊小于100mm的PCB，

采用拼板的方式，使之轉換為符合生產要求的理想尺寸，以便貼片和插件焊接。

    拼板后的尺寸建議： 長：160~300MM，寬：130~210MM。

二、除了對PCB設計有要求之外，在實際生產中對錫膏及爐溫也有相應的要求

      1、錫膏使用要求

       （1）、環境要求

             大部分錫膏在常溫下只能短時間保存，過熱會導致焊劑與合金粉末分離，改變焊膏的流動性，造成

        性能不良。理想的使用溫度為25±3℃(22-28℃)，相對濕度為40---60%，最佳40---50%；要避免放在空氣

        流動的環境中，不可有冷風或熱風直接對吹，最好在相對密閉且空氣對流小的空間中印刷；盡量減少光線

        照射錫膏的時間。

       （2）、使用前準備

             使用前應在室溫（之前所說最好是25±3℃）下放置2—4小時，使錫膏溫度回到室溫，絕不可加熱

        升溫，否則會造成焊劑等成份析出。

             未完全回到室溫使用的話，錫膏會冷凝空氣中的水氣，焊接時造成塌陷、濺射等問題；同時，吸收

        的水份在回流焊的高溫下會與某些活性劑起反應，引起焊接不良等。

             使用前用錫膏攪拌機對焊膏進行攪拌，使錫膏的各個組份均勻分布，時間為3-5min(分鐘），轉速為

        30r/min。如用人工攪拌，可能會產生氣泡，所以一般都用機器

       （3）、印刷要求

             印刷時，要保證錫膏滾動前進，采用直線印刷以提高效率。

             錫膏首次釋放量為印刷用量的2---3倍，涂抹的長度為印刷有效區域的長度。

             在最初的幾次行程中，刮刀會帶起一些焊膏，而且長度也會比有效長度長，所以在最初印刷了3到4

        塊板子后，要再檢查漏板表面錫膏的量，以少量多次為原則補充錫膏。

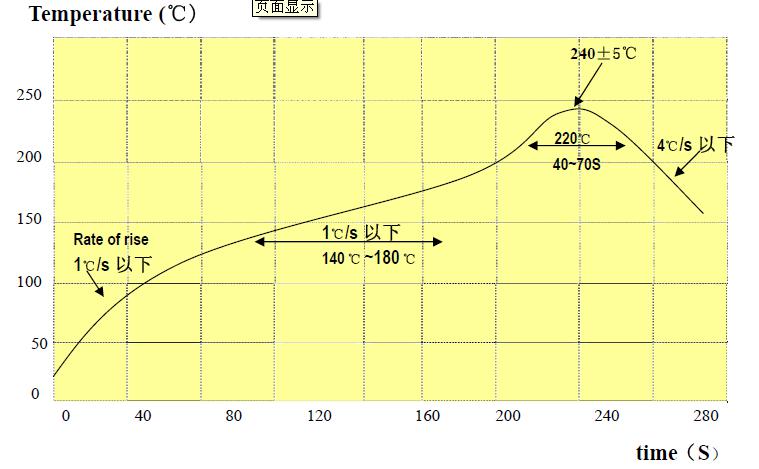

      2、爐溫設置要求

      （1）、加熱階段：

            在30-110℃區間以1℃/秒速度緩慢升溫?？梢杂行Э刂浦竸┲械膿]發物的揮發速度，并可以防止

        熱塌而導致的缺陷。（比如錫珠，錫球，或連錫等）。

            可采用140-180℃之間燒烤2分鐘（90-120秒）的回流曲線來減少BGA 的空洞形成。在稍低于熔點

       的溫度下短暫燒烤20-30秒，減少元件立碑。

      （2）、回流階段：

            為了獲得較好的濕潤性能，形成高質量的熔點。一般要高于合金熔點16-30℃?；亓鲄^(qū)230℃以上的時

       間應為20-40秒。（回流焊的峰直溫度是240±5℃）

      （3）、冷卻階段：

            為了形成良好的晶粒結構，需要采用快速冷卻，（一般在4℃/秒左右進行冷卻較好），緩慢冷卻將會形

       成在的晶粒結構，該結構通常有較差的抗疲勞性能。



       只有設計與生產同時達到要求，生產出來的產品質量才能符合要求，才能滿足客戶的需求。才能在競爭

   激烈的市場中贏得客戶的信賴，從而立于不敗之地。
